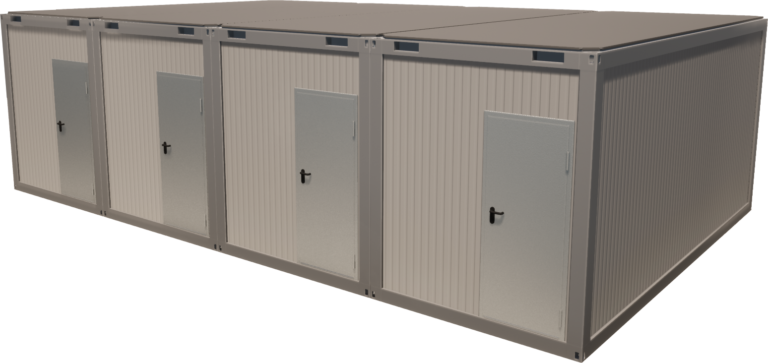

Miasto modułowe 233,3 m2

• Wymiary gabarytowe budowy modułu (DxSxW): 9,64 x 6,05 x 2,8 m;
• Wymiary gabarytowe jadalni (DxSxW): 14,46 x 6,05 x 2,8 m;
• Gabaryty kabiny prysznicowej z szatnią (DxSxW): 9,64 x 6,05 x 2,8 m;
• Wymiary gabarytowe łazienki (DxSxW): 6,05 x 4,82 x 2,8 m;
• Wysokość sufitu: 2,5 m;
• Miasteczko składa się z: 16 modułów o wymiarach 6,05×2,41×2,8m;
• Kondygnacje: I piętro;
• Całkowita powierzchnia zabudowy: 233,3m2;
• Uszczelnienie kilku modułów między sobą odbywa się za pomocą uszczelniacza poliuretanowego;
• Połączenie kilku modułów między sobą odbywa się za pomocą skręcanych łączników;

Rama modułów jest składana, na połączenia śrubowe:

• Obwód ramy podstawy wykonany jest z metalu, specjalnie gięty. wysokość profilu 150 mm, grubość metalu t = 3 mm; bale wykonane są z giętego kanału metalowego 100x40mm, grubość metalu t=2mm;
• Obwód ramy powłoki wykonany jest z metalu, specjalnie gięty. wysokość profilu 185 mm, grubość metalu t = 3 mm; otuliny okładziny wykonane są z metalowego wygiętego kanału 90х40mm, grubość metalu t = 2mm;
• Kątowniki podporowe łożysk wykonane są z metalu, specjalnie gięte. profil – narożnik 175x155mm, grubość metalu t=3mm;
• Rama podstawy i płaszcza wyposażone są w okucia takielunku wykonane z blachy o grubości t=4 mm;
• Wszystkie drewniane elementy szkieletu są poddawane ognio-bio-ochrony;
• Wszystkie elementy szkieletu pokryte są gruntem antykorozyjnym w dwóch warstwach (40 mikronów);
• Wszystkie elementy ramy malowane emalią w dwóch warstwach (40 mikronów), kolor: RAL9006 (srebrny);

Podstawa modułu (podłoga w module mieszkalnym):

• Pilnik bazowy z blachy gładkiej ocynkowanej, grubość blachy – 0,5 mm;
• Membrana uszczelniająca. Ocieplenie wełną mineralną (bazalt) o grubości 100 mm;
• Membrana paroizolacyjna;
• Podłoga z płyty wiórowej orientowanej (OSB-3) o grubości 18 mm;
• Podłoga z półkomercyjnym linoleum (heterogenicznym), kolor – deska parkietowa. Na obwodzie pomieszczeń cokół PCV, kolor orzech;

Podstawa modułu (podłoga w jadalni):

• Pilnik bazowy z blachy gładkiej ocynkowanej, grubość blachy – 0,5 mm;
• Membrana uszczelniająca. Ocieplenie wełną mineralną (bazalt) o grubości 100 mm;
• Membrana paroizolacyjna;
• Podłoga z płyty wiórowej orientowanej (OSB-3) o grubości 18 mm;
• Podłoga z komercyjnym linoleum (jednorodna), kolor – okruchy szare. Na obwodzie lokalu cokół PCV, kolor – szary;

Podstawa modułu (podłoga w łazience i kabina prysznicowa z szatnią):

• Pilnik bazowy z blachy gładkiej ocynkowanej, grubość blachy – 0,5 mm;
• Membrana uszczelniająca. Ocieplenie wełną mineralną (bazalt) o grubości 100 mm;
• Membrana paroizolacyjna;
• Podłoga z płyty wiórowej orientowanej (OSB-3) o grubości 18 mm;
• Podłoga z komercyjnym linoleum (jednorodna), kolor – okruchy szare. Na obwodzie pomieszczeń cokół karbowany;

Przykrycie modułu dachem płaskim (sufit w części mieszkalnej i jadalni):

• Powłoka hydroizolacyjna z membrany PCV o grubości 1,2 mm;
• Płyta OSB-3) o grubości 12 mm;
• Ocieplenie wełną mineralną (wełna szklana) o grubości 150 mm;
• Drewniana belka kratowa 50x50mm (sosna);
• Membrana paroizolacyjna;
• Deska kratownicowa 100x20mm (sosna);
• Płyta wiórowa laminowana 16 mm (kolor – biały);

Przykrycie modułu płaskim dachem (sufit w łazience i kabina prysznicowa z szatnią):

• Powłoka hydroizolacyjna z membrany PCV o grubości 1,2 mm;
• Płyta OSB-3) o grubości 12 mm;
• Ocieplenie wełną mineralną (wełna szklana) o grubości 150 mm;
• Drewniana belka kratowa 50x50mm (sosna);
• Membrana paroizolacyjna;
• Deska kratownicowa 100x20mm (sosna);
• Blacha gładka 0,45 mm, z powłoką polimerową RAL9003 (biały), naklejona na podłoże z płyty gipsowo-kartonowej odpornej na wilgoć 12,5 mm;

Ściany zewnętrzne prefabrykowane, wykonane z płyt warstwowych:

• Strona zewnętrzna – blacha profilowana 0,45 mm, z powłoką polimerową RAL9006 (srebrny);
• Izolacja: Pianka poliuretanowa (PUR) 100 mm;
• Strona wewnętrzna – blacha gładka 0,45 mm, z powłoką polimerową RAL9003 (biały);

Przegrody prefabrykowane z płyt warstwowych:

• Obustronnie blacha gładka 0,45 mm z powłoką polimerową RAL9003 (biały);
• Izolacja: Pianka poliuretanowa (PUR) 60 mm;
